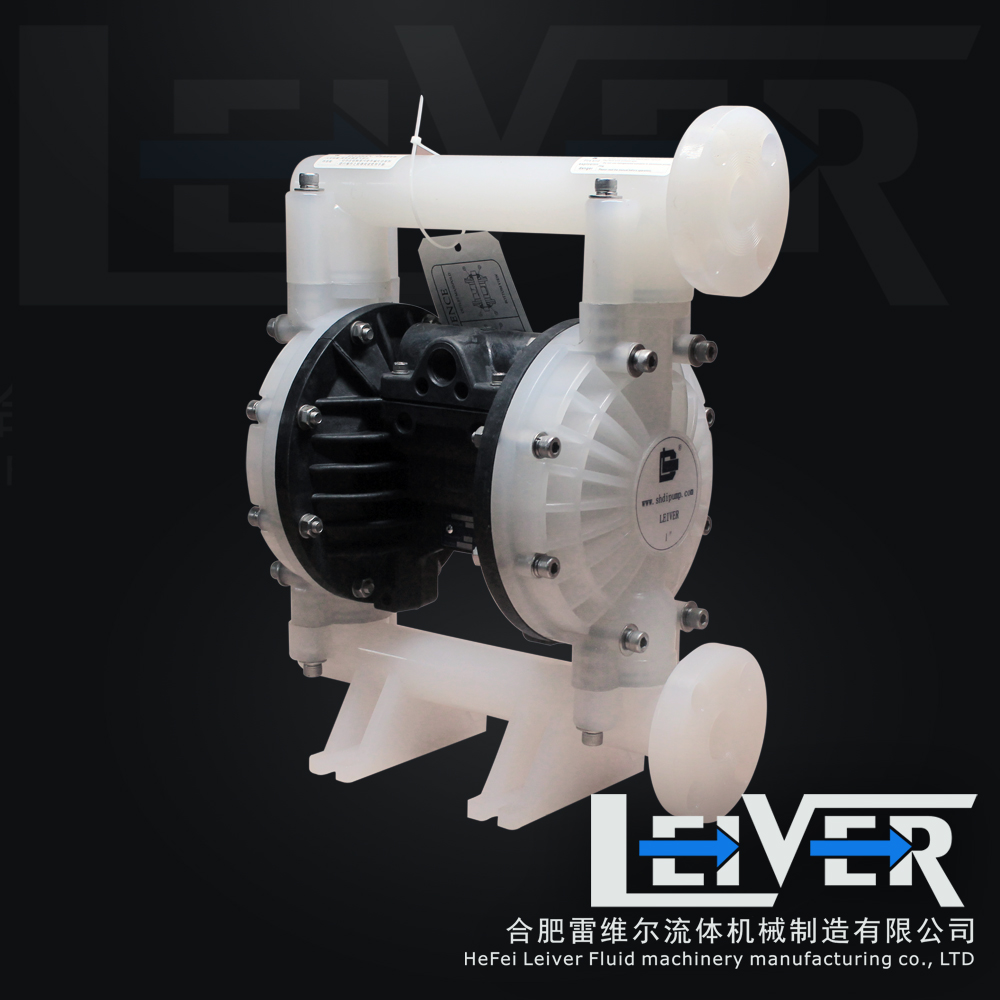

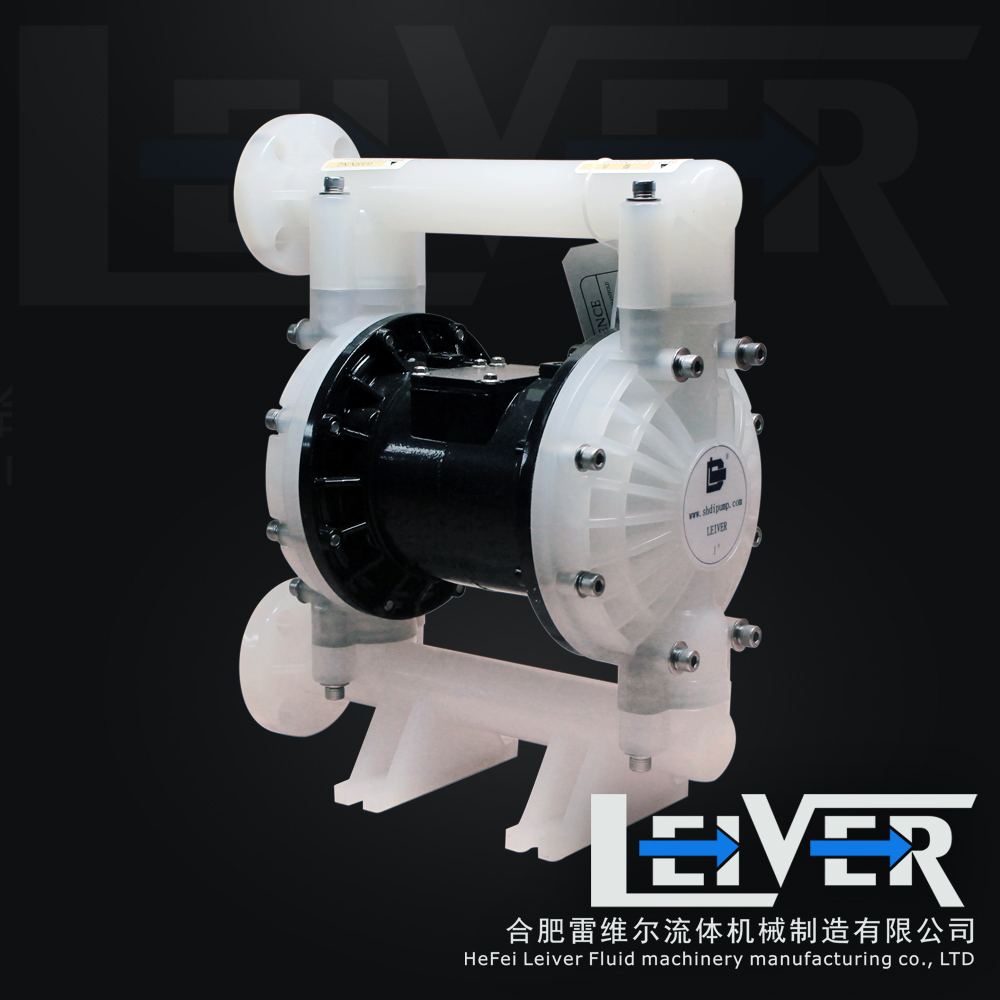

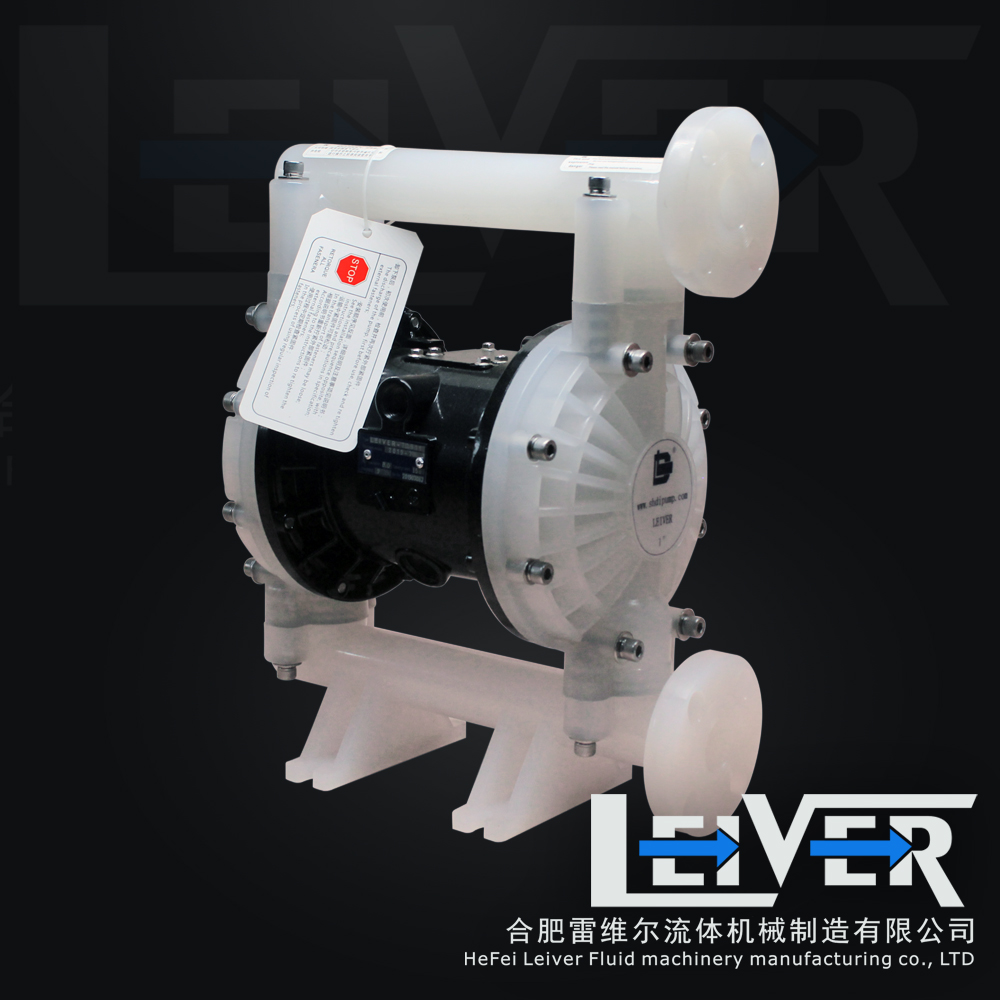

雷維爾聚氟乙烯氣動隔膜泵25(1寸)B款(金屬倉)

  • 1
  • 1
  • 1
  • 1

零部件明細表 Parts list

序號No

名稱Name

序號No

名稱Name

序號No

名稱Name

序號No

名稱Name

251

上蓋

2502

球座

2510

氣閥體墊片

2518

導氣塊墊片

252

立柱

2503

球座O型圈

2511

中心軸V型圈

2519

氣閥蓋墊片

253

下蓋

2504

外護塊

2512

換向針O型圈

2520

換向針套

254

內夾塊

2505

四氟膜片

2513

換向針

2521

中心軸套

255

氣閥體

2506

三道膜片

2514

換向開關

2522

活塞套

256

氣閥蓋

2507

內護塊

2515

活塞

2523

導氣開關鋁件

257

消聲器

2508

護塊O型圈

2516

活塞V型圈

2524

導氣開關O型圈

2501

閥球

2509

中心軸

2517

不銹鋼導氣塊

2525

導氣開關塑料件


◆ 體積小巧,流量可達50L/min
   Small size, flow rate can be up to 50 l/min
◆ 介質壓力可達7bar
   Medium pressure can be up to 7 bar
◆ 中心體部位有防腐涂層
   Centrosome parts have anticorrosive coating
◆ 可靠的空氣換向閥
   Reliable air reversing valve

技術規格 Technical specifications

最大工作壓力 The maximum working pressure

100psi(0.7MPa  7bar)

最大流量 Maximum flow

40gpm(150lpm)

最大往復速度 Maximum speed reciprocating

276cpm

最大虹吸高度 The biggest siphon height

5m

最大輸送固體顆粒 The largest solid particles

5mm

最大空氣消耗量 The largest air consumption

60scfm(1.7m3/min)

空氣進口尺寸 Air inlet size

1/2in.npt(f)

空氣出口尺寸 Air outlet size

1/2in.npt(f)

流體進口尺寸 Fluid import size

1 in.npt(f)

流體出口尺寸 Fluid outlet size

1 in.npt(f)

重量 Weight

PVDF pump 10.0kg  聚丙烯泵PP pnmp 8.0kg
